焦作制動器集團有限公司

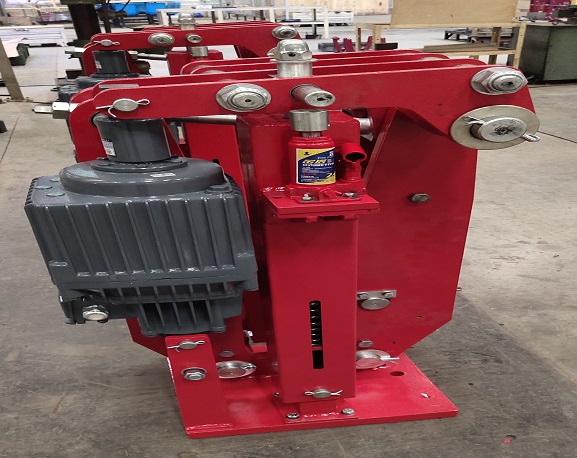

YPZ2IEd30/5電力液壓盤式制動器
產品價格：面議
注意：平臺不涉及線上交易，具體價格以實際采購合同為準。
品 牌：焦作精箍
產品規格：無
產品型號：無
發貨期限：自買家付款之日起 3 天內發貨
所在地：河南 焦作
人氣： 已有 810 人關注
更新時間：2020-07-10 18:51

普通會員供應商信息

?
  • 企業認證：
  • 聯系人：張先生(先生)
  • 電話：03917435009
  • 手機：13137933875
  • 地址：河南省焦作市虹橋工業園區
  • 聯系我時,請告知來自全球起重機械網,將會給你95折優惠，謝謝！
產品詳情


一、 產品概述
1、用途
YPZ2系列電力液壓臂盤式制動器（以下簡稱制動器）廣泛適用于現代化的大型專用裝卸機械、起重運輸機械、港口碼頭、冶金等行業的減速、制動及安全保護。該系列制動器安裝尺寸符合德國DIN5435標準。
2、特點
該系列制動器具有
● 主要擺動絞點均設有自潤滑軸承，傳動效率高、壽命長、在使用過程中無需潤滑；
● 無石棉制動襯墊為插入式，更換方便快捷；
● 制動襯墊磨損自動補償裝置（單向軸承采用進口），可使瓦塊退距和制動器力矩在使用過程中保持恒定；
    等特點。其結構件經過優化設計，安全可靠，根據用戶需要可加裝各種附加裝置（訂貨需注明）：
（1）、手動釋放裝置
（2）、各種限位開關：（松閘限位開關、閉閘限位開關、摩擦片損極限限位開關、手動釋放限位開關）通過PLC控制，實現故障報警（聯鎖），保證在使用中的整機安全。
（3）、根據用戶需要可提供防腐型產品，可適應沿海地帶鹽霧環境及冶金行業的酸霧環境。
3、適用條件
適用條件一般為：
（1）、環境溫度-40℃-+45℃.
（2）、周圍工作環境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大于90%。
（3）、電源電壓通常為三相380V、50HZ交流（根據用戶需要也可生產適用于60HZ或其它電源電壓，訂貨時請事先注明）。
（4）、使用地點的海拔高度應符合GB及德國VDE0530標準。低于-20℃時，推動器工作液改用YH-10航空液壓油或要求帶加熱器，詳情參考Ed推動器使用說明書。
4、型號意義
YPZ2- □□/□□□-□
制動器附加功能代號
        推動器附加功能代號
推動器推力代號(10N)
推動器代號(E)
制動器**高（Ⅰ、Ⅱ、Ⅲ）
制動盤直徑
設計序號
制動器型號
制動器附加功能代號表：
功能代號
表示意義
M
摩擦片磨損自動補償裝置
K1
松閘（上升）限位行程開關
K2
閉閘（下降）限位行程開關
K3
摩擦片磨損極限限位開關
S1
              左式手動
S2
右式手動
S3
上置式手動
推動器附加功能代號表：
功能代號
表示意義
C
制動彈簧
d
緩沖彈簧
H
上升延時閥
S
下降延時閥
R
加熱器
W
復位彈簧
推動器型號
 行程            推力代號
推力（N）
Ed23/5
50               23
220
Ed30/5
50               30
300
Ed50/6
60               50
500
Ed80/6
60               80
800
Ed121/6
60               121
1250
Ed201/6
60               201
2000
Ed301/6
60            301
3000
二、產品結構及工作原理
1 制動器結構（如圖1）
圖1
2、制動器工作原理
當主機工作時，制動器驅動裝置--推動器通電，活塞在壓力油的作用下迅速產生足夠的推力推起推桿，迫使制動彈簧進一步壓縮，通過橫拉桿將制動臂向兩側張開，使制動瓦制動覆面脫離制動盤，消除制動覆面的壓力，制動盤轉動。
當機構斷電，停止工作時，推動器也同時斷電（或延時斷電），推力消除，杠桿在制動彈簧力的作用下通過橫拉桿、制動臂將力傳遞到制動瓦上，使制動覆面產生規定的壓力，起到設定的制動效果。
公司生產的的電力液壓制動器，電力液壓推動器，電磁塊式制動器，氣動塊式制動器，液壓失效保護盤式制動器，電磁失效保護制動器，氣動失效保護制動器，氣動鉗盤式制動器，夾軌器，電力液壓臂盤式制動器，電力液壓防風鐵楔制動器，風電偏航制動器，風電主軸制動器，偏航摩擦片，主軸摩擦片，工業制動器摩擦片等。
全球起重機機械網供應商焦作制動器集團有限公司供應YPZ2IEd30/5電力液壓盤式制動器，為您提供詳細的產品報價、參數、圖片等商品信息，如需進一步了解YPZ2IEd30/5電力液壓盤式制動器，請與廠家供應商直接聯系，請?jiān)诼?lián)系時說明是在全球起重機械網看到這條商機的。
